FP、FPX系列單線分配器(5～24MPa)
|
一、概述
FP、FPX系列分配器為單線片式分配器，適用于冶金，礦山等機械設備單機干油集中潤滑系統，與單線干油泵配合，作為分配潤滑脂至潤滑點之用。
該系列分配器具有結構緊湊，密封性能好，安裝方便，適用范圍廣，可根據潤滑點的不同需油量，定量，無一遺漏地向每個潤滑點補充清潔的潤滑脂。
|
|
|
| 二、技術參數 |
|
FP系列 |
FPX系列 |
閥芯系列 |
排量ml/每孔每次 |
出油口數 |
閥芯系列 |
排量ml/每孔每次 |
出油口數 |
10T |
0.164 |
2 |
25T |
0.41 |
2 |
10S |
0.328 |
1 |
15S |
0.82 |
1 |
15T |
0.246 |
2 |
50T |
0.82 |
2 |
15S |
0.492 |
1 |
50S |
13.64 |
1 |
20T |
0.328 |
2 |
75T |
1.23 |
2 |
20S |
0.656 |
1 |
75S |
2.46 |
1 |
25T |
0.410 |
2 |
100T |
1.64 |
2 |
25S |
0.820 |
1 |
100S |
3.28 |
1 |
30T |
0.492 |
2 |
125T |
2.05 |
2 |
30S |
0.984 |
1 |
125S |
4.10 |
1 |
35T |
0.574 |
2 |
150T |
2.46 |
2 |
35S |
1.148 |
1 |
150S |
4.92 |
1 |
|
| |

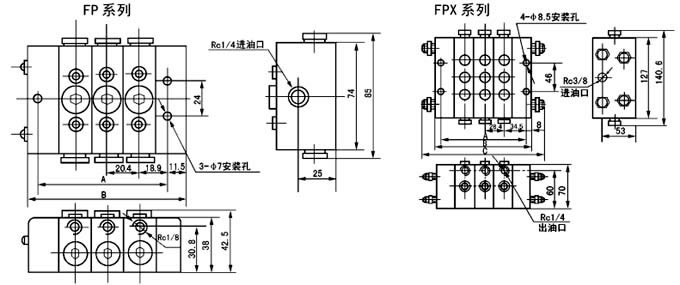

| 三、外形尺寸 |
 |
類別 |
名稱 |
A |
B |
中間體個數 |
類別 |
名稱 |
A |
B |
中間體個數 |
1 |
FP-3分配閥 |
82.1 |
101.6 |
3 |
1 |
FPX-3分配閥 |
125.6 |
141.6 |
3 |
2 |
FP-4分配閥 |
120.5 |
122 |
4 |
2 |
FPX-4分配閥 |
154 |
170 |
4 |
3 |
FP-5分配閥 |
122.9 |
142.4 |
5 |
3 |
FPX-5分配閥 |
187.4 |
198.4 |
5 |
4 |
FP-6分配閥 |
143.3 |
162.8 |
6 |
4 |
FPX-6分配閥 |
210.8 |
226.8 |
6 |
5 |
FP-7分配閥 |
1663.7 |
1836.2 |
7 |
5 |
FPX-7分配閥 |
239.2 |
255.2 |
7 |
6 |
FP-8分配閥 |
184.1 |
203.5 |
8 |
6 |
FPX-8分配閥 |
276.6 |
283.6 |
8 |
|
| |
|
|
|
