單線混分式油氣潤滑系統 |
| 一、系統組成及應用范圍 |
| 單線混分式油氣潤滑系統，主要有油氣供應站（自帶壓縮空氣處理單元、單線油分配器、初級油氣混合器和PLC電氣控制箱）、油氣分流器（QRFLG、QRFLK）、以及系統連接的管路和附件等組成。適用于任何工況條件下潤滑點數量中等（200點以下）的單臺機組或多臺機組設備。 |

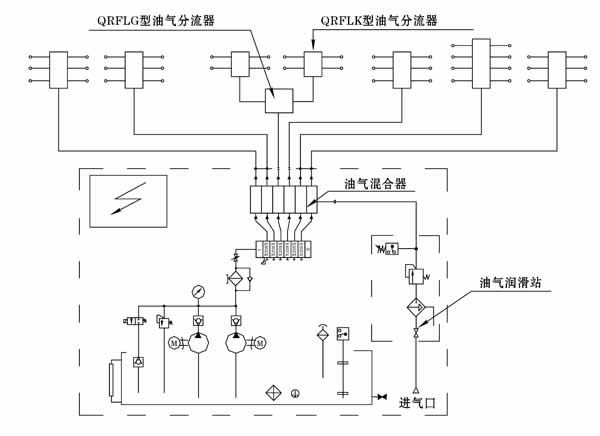

| 二、系統原理圖 |
|
| 三、工作原理 |
| 如上圖所示，系統工作時，供氣主管內壓縮空氣常通，油氣供應站按系統設定的時間進行工作，壓力油首先由單線分配器按比例定量分配送到初級油氣混合器，經混合后的油氣再分別送到QRFLG、QRFLK型油氣分流器進行若干份分配，而后送入潤滑點。 |
| 四、系統特征 |
1、設置有油氣供應主站，油箱容積≥500L，混合油氣若干路供出；
2、設置有一級單線遞進式油分配器，可對系統每一次給油進行循環記數監測控制；
3、設置有壓縮空氣處理裝置，可對供向油氣混合器的壓縮空氣進行預處理；
4、設置有PLC電氣控制箱，可對供向油氣混合器的壓縮空氣進行預處理；
5、由于主站直接為混合油氣形式供出，所以還再串接油氣分流器進行再分配，可適用于不同環境條件下，油氣分流器內無運行件，故不受溫度變化影響；
6、此系統擴展性受一定限制，在現場若潤滑點增減變化，則需調整末級油氣分流器的規格即可。 |
|
|
|
