單線卸壓式油氣潤滑系統 |
| 一、系統組成及應用范圍 |
| 單線卸壓式油氣潤滑系統，主要由單線式油－氣供應站（自帶壓縮空氣處理單元和PLC電氣控制箱）、單線卸壓式油氣分配混合器以及系統連接的管路和附件等組成，適用于潤滑點較少的場合。 |

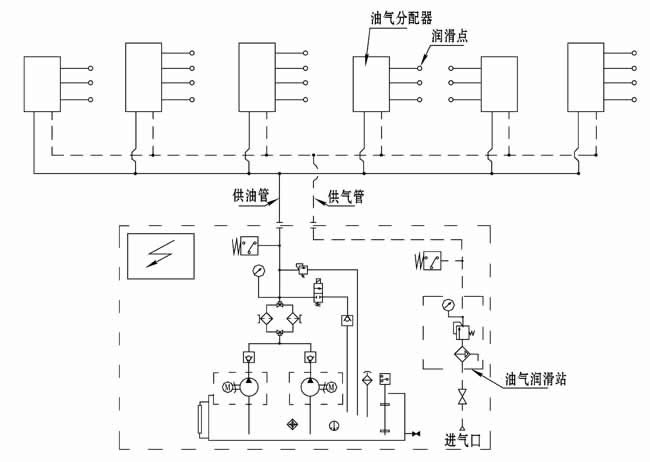

| 二、系統原理圖 |
|
| 三、工作原理 |
| 如上圖所示，油－氣供應站設有一根供油主管和一根供氣主管，所有的單線卸壓式油氣分配混合器的進油口和進氣口分別并接在供油主管和供氣主管上。在系統工作時，供氣主管內壓縮空氣常通，供油主管按系統設定的時間間隔交替保壓和卸壓，推動分配器的活塞完成儲油和供油動作（詳見分配器工作原理），各活塞送出的潤滑油在出口處與壓縮空氣混合，并在壓縮空氣的帶動下通過管路到達各潤滑點。 |
| 四、系統特征 |
1、設置有油－氣供應主站，油箱容積≥500L，供氣管徑≥DN20；
2、設置有壓縮空氣處理裝置，可對供向系統所有油氣分配混合器的壓縮空氣進行預處理；
3、設置有PLC電氣控制箱，可對系統的運行工況實行程序化全自動控制；
4、油氣分配混合器內有運動件和密封件，不適宜長時間在高溫輻射工況區域安裝使用，給油動作無監控，不給油或滲油不易發現；
5、此系統擴展性不受限制，可以隨時增減潤滑點數。 |
|
|
|
